2.8 基礎知識:向量的路徑轉為點陣的線條

配角與主角之爭
  • 路徑工具也可稱鋼筆工具、 Bezier 曲線工具。
  • 路徑工具與面版的部分功能,可以用其它面版或其它工具來取代。
  • 路徑工具可用來繪製線條與幾何圖案,還可作為選取工具。


  • GIMP 是點陣式的影像處理軟體,相較於 Inkscape 是向量式的影像處理軟體,路徑工具在Inkscape 之中是主角,但在 GIMP 之中變成了配角。
  • 依個人的習慣與喜好,路徑工具也可以在 GIMP 之中當主角,特別是對熟悉 Inkscape 的操作者。

  • 基本上,我很少用 GIMP 來畫畫,因此,路徑工具,對我而言,只是一種選取工具。
  • 對我而言,路徑工具,只是小小的配角。


細思點陣式與向量式圖形的特性,對學習GIMP很有幫助
  • 最容易體會「路徑」功能有多強大的方法,就是匯入一張 SVG 的向量圖。
  • OpenClipArt 有大量的向量式圖形,從中下載一張 SVG 圖來練習,以下使用 14thWarrior_Cartoon_Elephant.svg 來練習。


  • 下圖,已轉為 JPG 格式,不是 SVG 格式

  • 開啟圖檔,選擇 .svg 檔案。
  • 而後,如下圖所示,會出現「繪製 SVG」對話盒。
  • 勾選「匯入路徑而後,按下確定」按鈕


  • 匯入 SVG 檔的路徑,一開始,看不到「路徑的線條」
  • 「路徑面版之中按住 Shift 鍵,點擊任何一個眼睛圖示的位置如此,會點亮所有的眼睛圖示
  • 此時「路徑的線條」與大象的圖案疊合在一起


  • 「圖層面版之中點擊大象圖案眼睛圖示,不顯示大象圖案
  • 新增一個全白的圖層,作為襯底
  • 如此「路徑的線條」就比較清楚了!

  • 在匯入圖檔時勾選「匯入路徑」+ 勾選「Merge imported paths,則只會有一個路徑

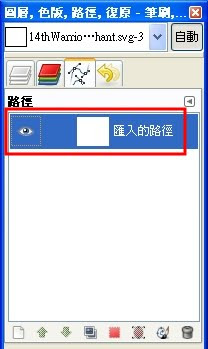

  • 由於,勾選了「Merge imported paths「路徑面版之中,只有一個名為匯入的路徑小圖示。


  • 沿路徑著色
