10.4 圖解「色彩平衡」與「黑白兩極」的操作

• 本節說明色彩平衡與界限值對話盒的操作方式。
• 色彩平衡指令、界限值指令，都位於「色彩」選單內。

---

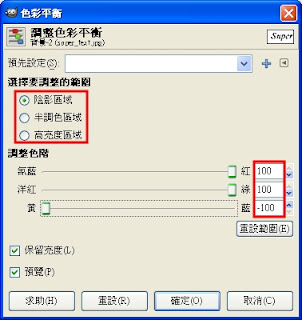

色彩平衡對話盒

• 可個別調整影像的陰影區域、半調色區域、高亮度區域的色彩。
• 色彩平衡是最直覺的顏色調整工具。
• 根據色相環的顏色排列方式，來增加或減少某個顏色分量。
• 色相相差180度的顏色為互補色。
• 增加紅色則會降低青色，增加青色會降低紅色。
• 要增加紅色亦可藉由增加洋紅色與黃色來完成。

---

色彩平衡對話盒，操作三步驟：

1. 點選陰影區域（Shadows）、半調色區域（Mid tones）、高亮度區域（Highlights）狀態按鈕中的某一個，決定一個你要調整的色調範圍。
2. 勾選「保留亮度」（Preserve Luminosity），以保持明度值不隨顏色變化而改變，這選項可保持影像中色調的平衡。
3. 拖曳滑桿靠近想要增加的顏色；或是拖曳滑桿遠離想要減少的顏色。

---

從灰階字體到螢光字體

• 以下，利用灰階的立體字，練習色彩平衡對話盒的操作，製作螢光的字體。

灰階的立體字。

立體字呈現黃色。 執行[影像] / 色彩 / 色彩平衡【註1】，陰影、半色調、高亮度三個區域的設定皆相同為，紅色增加100%、綠色增加100%、藍色減少100%。

立體字呈現藍色。 執行[影像] / 色彩 / 色彩平衡【註2】，陰影、半色調、高亮度三個區域的設定皆相同為，紅色減少100%、綠色減少100%、藍色增加100%。

立體字呈現晚霞的顏色。 執行[影像] / 色彩 / 色彩平衡【註3】，陰影區域的設定為紅色增加100%、綠色增加100%、藍色減少100%；半色調區域的設定為紅色減少100%、綠色減少100%、藍 色增加100%；高亮度區域的設定為紅色增加100%、綠色減少100%、藍色減少100%。

---

黑白兩極

• 界限值（Threshold）指令，可以將彩色與灰階影像，轉換為黑白兩色的影像。
• 可在文字框內，鍵入數值，決定界限值範圍（Threshold Range）。
• 也可用滑鼠拖曳，圈選著一段直條圖區域，以此設定界限值範圍。
• 在界限值範圍內的色階的像素，都會變為白色的像素。
• 在界限值範圍外的色階的像素，都會變為黑色的像素。



---

從灰階雲霧到黑白色塊

• 以下，利用灰階的雲霧圖，練習界限值對話盒的操作。

執行[影像] / 濾鏡 / 描繪 / 雲狀 / Solid Noise 【註4】 ，使用預設的參數值，產生灰階霧狀的效果 。

執行[影像] / 色彩 / 界限值 【註5】，界限值範圍設127到255，此為預設的參數值。

---

選單及項目名稱的英文：
【註1】[Image] / Colors / Color Balance，

點選Shadows狀態按鈕，Color Levels選項Red設100、Green設100、Blue設-100；
點選Mid tones狀態按鈕，Red設100、Green設100、Blue設-100；
點選Highlights狀態按鈕，Red設100、Green設100、Blue設-100

【註2】[Image] / Colors / Color Balance，

點選Shadows狀態按鈕，Red設-100、Green設-100、Blue設100；
點選Mid tones狀態按鈕，Red設-100、Green設-100、Blue設100；
點選Highlights狀態按鈕，Red設-100、Green設-100、Blue設100

【註3】[Image] / Colors / Color Balance，

點選Shadows狀態按鈕，Red設100、Green設100、Blue設-100；
點選Mid tones狀態按鈕，Red設-100、Green設-100、Blue設100；
點選Highlights狀態按鈕，Red設100、Green設-100、Blue設-100

【註4】[Image] / Filters / Render / Clouds / Solid Noise
【註5】[Image] / Colors / Threshold

---

測試「色彩平衡」的功能，等價的 Python-Fu 程式碼

• 下面的程式碼，分成兩部份：
1. pdb.file_uri_load(...) 載入 Super 立體字
2. pdb.gimp_color_balance(...) 調色，產生黃色、藍色、紅色的效果

# Part 1. 準備好原始的影像，並且複製 3 份
# 指定 uri 載入 Super 立體字
file_uri = "http://docs.google.com/File?id=ddjc5r5d_410dwtdxgfz_b"
img = pdb.file_uri_load(file_uri, file_uri)
drw = pdb.gimp_image_get_active_layer(img)
pdb.gimp_drawable_set_name(drw, "Text")
pdb.gimp_display_new(img) # 顯示灰階的立體字

img1 = pdb.gimp_image_duplicate(img)
img2 = pdb.gimp_image_duplicate(img)
img3 = pdb.gimp_image_duplicate(img)
drw1 = pdb.gimp_image_get_active_layer(img1)
drw2 = pdb.gimp_image_get_active_layer(img2)
drw3 = pdb.gimp_image_get_active_layer(img3)

# Part 2. 調色
# 調色，讓立體字呈現黃色
pdb.gimp_color_balance(drw1, 0, TRUE, 100, 100, -100)
pdb.gimp_color_balance(drw1, 1, TRUE, 100, 100, -100)
pdb.gimp_color_balance(drw1, 2, TRUE, 100, 100, -100)
pdb.gimp_display_new(img1) # 顯示黃色的立體字

# 調色，讓立體字呈現藍色
pdb.gimp_color_balance(drw2, 0, TRUE, -100, -100, 100)
pdb.gimp_color_balance(drw2, 1, TRUE, -100, -100, 100)
pdb.gimp_color_balance(drw2, 2, TRUE, -100, -100, 100)
pdb.gimp_display_new(img2)

# 調色，讓立體字呈現晚霞的顏色
pdb.gimp_color_balance(drw3, 0, TRUE, 100, 100, -100)
pdb.gimp_color_balance(drw3, 1, TRUE, -100, -100, 100)
pdb.gimp_color_balance(drw3, 2, TRUE, 100, -100, -100)
pdb.gimp_display_new(img3)

• 啟動 GIMP Python Console
• 將前面的程式碼，全部選取、複製、再貼到 Python Console 提示符號 >>> 之後，按下 Enter 。
• 過一會，就會看到結果。
• 結果圖與前面相同，可參考「從灰階字體到螢光字體」

---

測試「黑白兩極」的功能，等價的 Python-Fu 程式碼

• 下面的程式碼，分成兩部份：
1. pdb.file_uri_load(...) 載入「雲霧圖」
2. pdb.imp_threshold(...) 產生黑色塊與白色塊的效果

# 指定 uri 載入 雲霧圖
file_uri = "http://docs.google.com/File?id=ddjc5r5d_415hg55svts_b"
img = pdb.file_uri_load(file_uri, file_uri)
drw = pdb.gimp_image_get_active_layer(img)
pdb.gimp_drawable_set_name(drw, "Solid Noise")
pdb.gimp_display_new(img)
pdb.gimp_threshold(drw, 127, 255)

• 啟動 GIMP Python Console
• 將前面的程式碼，全部選取、複製、再貼到 Python Console 提示符號 >>> 之後，按下 Enter 。
• 過一會，就會看到結果。
• 結果圖與前面相同，可參考「從灰階雲霧到黑白色塊」
